Görev Tanımı

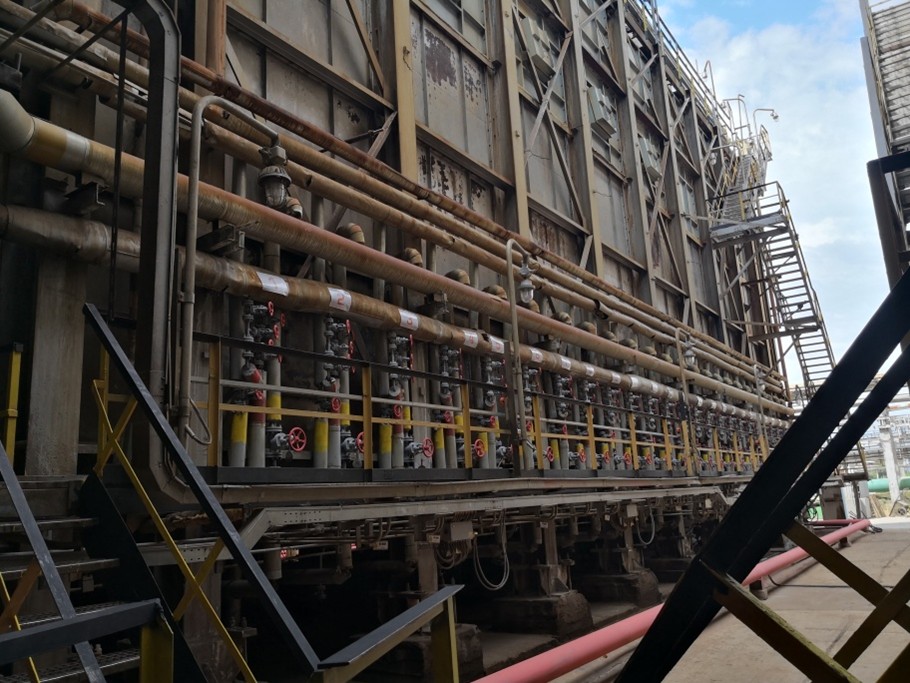

Spaltofen, yaklaşık 90–120 mm iç çapa ve 60–80 metre uzunluğa sahip boru demetlerinden oluşan bir reaktör fırınıdır. Bu borular, brülörlerle ısıtılan bir yanma odası içinde yer alır.

Fırın tasarımı, üretilecek ürünün özelliklerine göre şekillendirilir. Reaktör boruları ise sistemin en önemli ve maliyetli bileşenlerinden biridir.

• “Cracking” (termal ayrıştırma) işlemi ürün tipine göre (örneğin etan, LPG, nafta veya atmosferik gaz yağı) 800°C – 900°C arasında gerçekleşir.

Çözüm:

PYROINC Kızılötesi Fırın Kamerası, sabit montaj + hareketli taşıma sistemi ile birlikte kullanılır.
Bu sistem, reaktör borularının (TWT = Tube Wall Temperature) çevrimiçi sıcaklık izlenmesini sağlar ve şu avantajları sunar:

Ana Faydalar

• Artan ürün çıkışı: TWT sıcaklıklarının çevrimiçi izlenmesi sayesinde proses daha verimli yönetilir
• Uzamış boru ömrü: Aşırı ısınma engellenerek reaktör borularının kullanım süresi uzatılır
• Daha az plansız duruş: Sürekli izleme sayesinde arızalar erken fark edilir
• Artan iş güvenliği: Yüksek sıcaklıklarda uzaktan izleme sayesinde çalışanlar korunur
• Uzun vadeli veri karşılaştırmalarıyla proses optimizasyonu
• Brülör davranışlarının izlenmesi (sıcaklık, genleşme, alev şekli, geçiş durumu)
• PLS sistemine sinyal ve alarm çıkışı

Operasyonel Katkı

Bu sistem, proses kontrolünü ve optimizasyonunu kolaylaştırır.
Sapmalar ve düzensizlikler erkenden tespit edilir, böylece önleyici müdahaleler zamanında yapılabilir.
Ayrıca, sıcaklık verileri üst seviye proses kontrol sistemlerine (PLS) iletilerek otomasyonla entegre şekilde kullanılabilir.

PYROINC Fırın Kameraları – Teknik Özellikler

• 400 °C – 1800 °C aralığında yüksek sıcaklık ölçüm kapasitesi
• Motorlu odaklamaya sahip boreskop optik ve koruyucu cam pencere

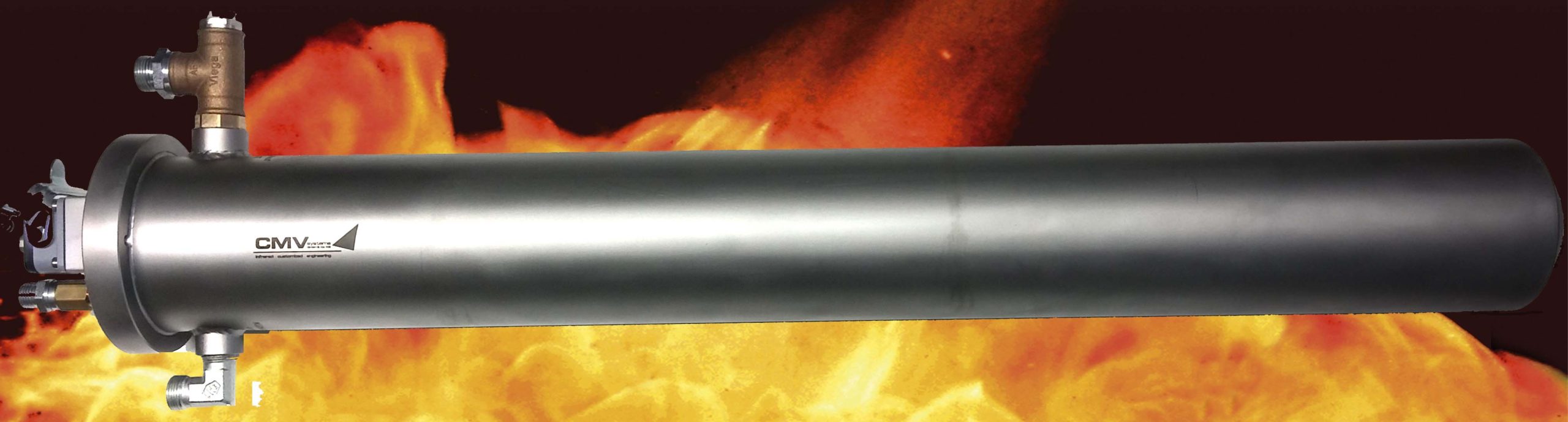

• Kamera + boreskop optik → su soğutmalı sondalı koruma gövdesi içerisinde
• Küçük çaplı, hava ile temizlenen IR giriş açıklığı
  → Kamera doğrudan fırın içine sürülebilir

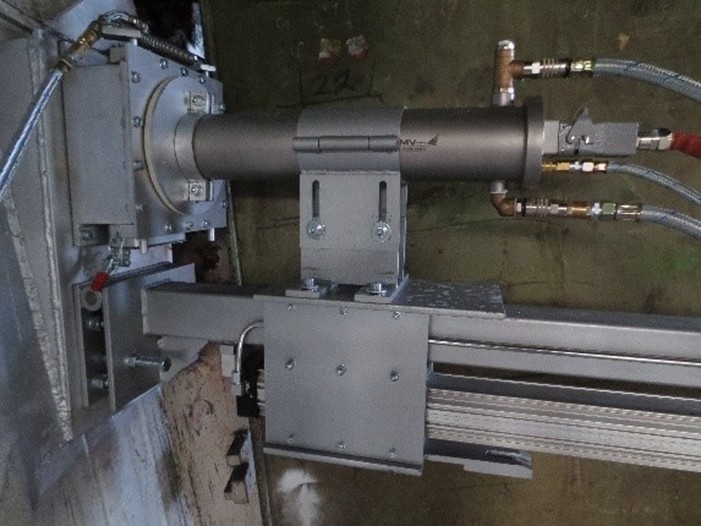

• Otomatik geri çekme mekanizması ile yüksek sıcaklıktan korunma
• Farklı spektral bant seçenekleri, uygulamaya özel IR filtreler
• Geniş sıcaklık aralığı sunan 2D IR sensörler
• Ethernet üzerinden gerçek zamanlı termal görüntü aktarımı

Güvenlik ve Dayanıklılık

• Endüstriyel sürekli çalışma için dayanıklı yapı
• Ex-proof tasarım, ATEX sertifikası ile patlamaya karşı korumalı yapı
