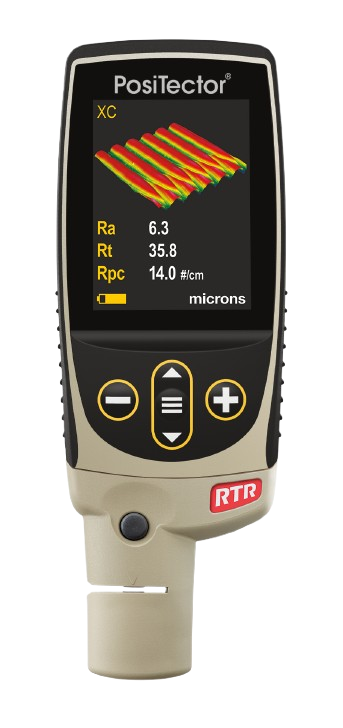

Positector RTR 3D

2D / 3D Yüzey Profili Parametrelerini Ölçmek ve Kaydetmek için Replica Tape Reader

GERİ DÖN

Testex bandı kullanarak yüzey profil parametrelerini dijital olarak ölçer ve kaydeder

Yeni ! Hızlı menü navigasyonu için yeniden tasarlanmış tuş takımına sahip 2,8 inç darbeye dayanıklı dokunmatik ekran

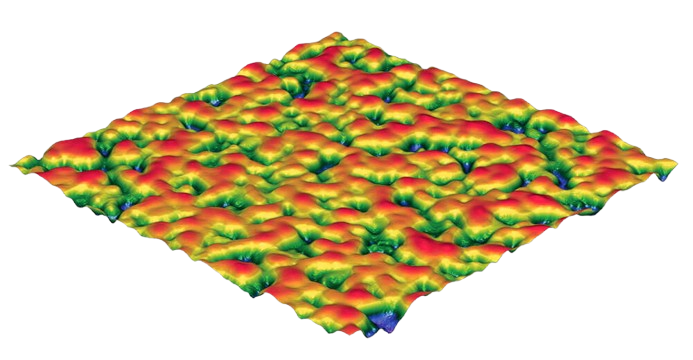

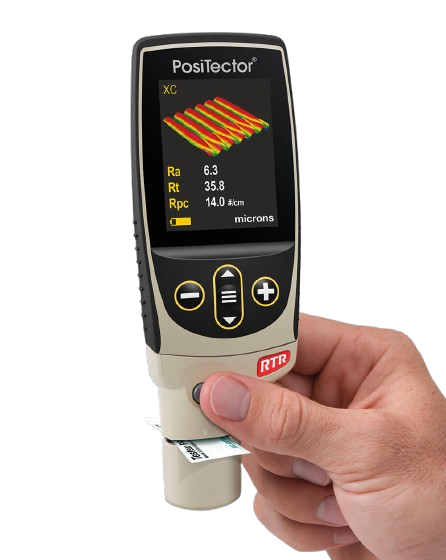

Yüzey üzerine yapıştırmış olduğunuz Testex bandınızı çıkarıp cihaza yeleştirin ,3D görüntüler ve 2D / 3D parametrelere saniyeler içinde ulaşabilirsiniz!
Yaygın parametreleri raporlar: Ra, Rq, Rz, Rp, Rv, Rt, Rpc (2D) ve Sa, Sq, Sz, Sp, Sv ve Spd (3D)
Saha veya laboratuvar kullanımı için idealdir; düz, kavisli veya düzensiz yüzeyler üzerinde kullanılabilir.
Dahili PosiSoft veya 3. taraf yazılımlarda inceleybilmek için 3D .SDF olarak görüntü dosyalarını indirebilirsiniz.
PTB ye (yalnızca H ve HL için) ve NPL ye (Ra ve Rt için) göre izlenebilirliği gösteren Kalibrasyon Sertifikası

ASME B46, ASTM D4417, ISO 8503-5, NACE SP287, SSPC-PA 17, SSPC-SP5, SP6, SP10, SP11-87T ve diğer normlar ile uyumludur.

KOLAY KULLANIM

Tepe yüksekliği (HL) ,Ra, Rz, Sq, Spd vb.2D / 3D profil parametrelerini ölçer.
Düz, kavisli veya düzensiz yüzeylerde ölçüm yapmak için idealdir.

DAYANIKLI

Hava koşullarına dayanıklı ,toz ve su geçirmez -IP65 sınıfı koruma
Dayanıklı kauçuk tutuşlu YENİ Ergonomik tasarım
Saha veya laboratuvar kullanımı için ideal
Daha fazla darbe direnci için şok emici, koruyucu kauçuk kılıf
2 yıl garanti

HASSASİYET

NIST onaylı ulusal ve uluslar arası izlenebilirliğe sahip kalibrasyon sertifikası
ISO ve ASTM standartlarına uygundur.

ÇOK YÖNLÜ

Tüm cihaz gövdeleri ile uyumlu değiştirilebilir problar
Otomatik dönen ekran
Değiştirilebilir birimler Mils / Mikron
Seçilebilir ekran dilleri

GÜÇLÜ

Her ölçümde 14 adet 2D ve 3D parametrenin verilerini hesaplar ve kaydeder.
Yeni !Ekran görüntüsü alma -Kayıt tutma ve inceleme için 100 ekran görüntüsünü kaydedebilir.
Yeni !%30 daha uzun pil ömrü
Veriler USB yada kablosuz bluetooth teknolojisi aracılığıyla PC ya da yazıcıya transfer edilir.
PosiSoft USB Sürücü — saklanan ölçümlere ve grafiklere evrensel PC / Mac web tarayıcıları veya dosya gezginleri kullanılarak erişilebilir. Yazılım gerekmez.
Kaydedilen her ölçümde saat ve tarih bilgisi yer alır.
Verileri görüntülemek ve raporlamak için PosiSoft yazılımı içerir
Web üzerinden yapılan yazılım güncellemeleri cihazınızı güncel tutar.
Analizi optimize etmek için kısa ve uzun kesme filtreleri uygulayabilirsiniz

Ölçüm aralığı (H)	20 – 115 µm	0.8 – 4.5 mils
Ölçüm aralığı (Rt)	10 – 115 µm	0.4 – 4.5 mils
Minimum Pürüzlülük (Ra)	2 µm	0.08 mil/80 µin
Hassasiyet (H)	+ 5 µm	+ 0.2 mil
Hassasiyet (Rt)	+ (5 µm + 5%)	+ (0.2 mil+ 5%)
Hassasiyet (Ra)	+ (0.25 µm + 5%)	+ (0.01 mil + 5%)
Örs Basıncı	1.1 Newtons	110 grams-force
Örs Boyutu	Ø6.25 mm	Ø0.25 inch
Görüş Alanı	3.8 x 3.8 mm	0.149 x 0.149 inch
Yatay Örnekleme	3.7 µm	0.145 mil
Dikey Çözünürlük	100 nm – 2D/3D 10 nm – SDF	3.93 µ – 2D/3D 0.393 µ – SDF
Çözünürlük	0.1 µm	0.01 mil

2D Parametreler – R – Profil Parametreleri

Ra Ortalama pürüzlülük

Rq karekök ortalama pürüzlülük

Rp Maksimum profil tepe yüksekliği

Rv Maksimum Profil vadi derinliği

Rt Toplam profil yüksekliği

Rz Profil ortalama maksimum yüksekliği

Rpc Birim uzunluk başına tepe sayısı

Advanced model ekran görüntüsü

3D parametreler – S – Yükseklik / Genlik

H Ortalama maksimum tepeden vadi yüksekliğine

Sa Ortalama pürüzlülük

Sq Karekök pürüzlülük değeri

Sz Maksimum doruk- koyak yüksekliği alanı

Sp Maksimum tepe yükseklik alanı

Sv Maksimum çukur derinliği

Spd Tepe alan yoğunluğu

YAZILIM

PosiSoft Masaüstü

Ölçüm verilerini indirmek, görüntülemek, yazdırmak ve depolamak için güçlü masaüstü yazılımı. İnternet bağlantısı gerekmez.

Basit, sezgisel kullanıcı arayüzü

Ölçümleri doğrudan USB üzerindencihazdan veya eski PosiSoft masaüstü sürümlerinden içe aktarın

PosiSoft.net e ve PosiSoft.net ten ölçümler, notlar ve resimler dahil olmak üzere ölçüm verilerini senkronize edin.

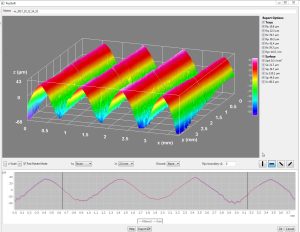

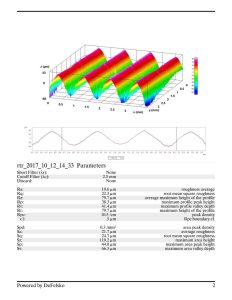

ÜCRETSİZ PosiSoft Masaüstü yazılımına entegre edilmiş .SDF görüntüleyici, PosiTector RTR 3D den elde edilen ölçümlerin analizine izin verir. Kullanımı kolay arayüzden 3B çizimden bir iz çıkarın ve analiz edin, filtreleme ayarlarını değiştirin ve 2B ve 3B parametreleri görüntüleyin.
